六十の手習い的にクルマの電装系DIYを始めてみることに
2017-12-27
そんな訳で2号車用に購入したミラー式ドライブレコーダー＆バックモニターカメラセットですが、
AUTO-VOX M6 4.5インチ ミラーモニター 前後カメラ タッチパネル 1296P FHD バックカメラセット
ルームミラー部分を仮で取り付けてみたら・・・上部が天井にちょっと干渉しちゃう。あげく車内の狭さに対してルームミラーがちょっと大きい感じで、なんかアンマッチ・・(´・ω・｀) ドライブレコーダーの画質は凄く良かったけど残念ながら2号車につけるのは諦めることに。
で、この作業以外にも色々な電装系の取り付けをGooパーツというサイトで複数業者に見積もりしたけど8割に断られ2割は超高額見積もり。一社だけ納得できる範囲の見積もりをだしてくれたけど、経験ゼロで「やってみないと解らない」との返答。更に預け入れが丸二日と言われて残念ながらお断りを入れました。
あーーーもう面倒くせーーー。自分でやろーーーー。
ってことで夜な夜な世界中のネットを彷徨いやり方を探っています。クルマ好きユーザーが多いので、その手のノウハウ的なYouTubeやフォーラムのやり取りが想像以上にネットにありました。英語以外の言語で探したらもっとあるのかな？
そんなこんなでネットの力を借り、なんとなくの作業手順は見えてきたけど工具類を一切持っていません。
てことでこの際なので電装工具セットを買ってみました。これ、釣具関係だったら2万円くらいしそうなイメージですが・・・驚きの送料込み1815円以下！1万八千円の打ち間違えじゃないですよ。センハッピャクえん。テスター無いバージョンは1000円！
エーモン ターミナルセット(大) 電工ペンチ・検電テスター付 E3
これがあればクルマだけじゃなくて魚探の電源ケーブルまわりも自力で出来る(-ω☆)
なおこの手の作業の知識・経験はゼロです。そんなオレの強い味方が以下のサイト。凄く解りやすく基礎から書かれててグッドです！バス釣りにもこういうサイト必要だよなーって思った。
で、本日は定休日だったので嫁デミオにルームミラー式ドライブレコーダーを付けてみるテストをしてみました。標準のミラーと天井の隙間が広いので、設置に問題はありません！無駄にならず済んだわ。
あとは電源をどうやってとるかとバックモニターカメラの取り付けをどーするか。
あちこち開いて下調べはしました。ちょっと自力でやれるかは謎ですがw。DEデミオはユーザーも多いので、それなりにネット上に情報は上がっています。でも、それも手順を端折っててA-Zは解らないんですよね～。この手のマニュアル的なのをオレも書いたりすることがあるけど、読み手の知識レベルをどこに設定するかで書く内容がぜんぜん違うんですよね。書き手側は専門家・読み手側は未経験。専門家が当たり前と思って端折ることも読み手は欲しがっている。そのギャップを埋めるのが大変。
あ、話それました。
で、クルマ関係の超有名なユーザー参加型SNS的ブログ集合サイトみたいなのがあるんですが、そこに書かれてるのは「何々をやりました」っていう報告だけのブログ。こっちが知りたいのは「どうやってやるか」いわゆる「How」だけど、多くは「やりました」だけの記事。釣りでいうと「50cm釣りました」っていうだけの記事。見てる人は恐らく「どこで、そんな状況で、どんなルアー・アクションで釣ったのか？」を期待してるのに、たんに「釣りました～」ていうだけのやつ。
で、今まさにオレが書いてるこの記事も「これこれをやろうとしています」っていう誰の得にもならぬゴミ記事なんですよねw
本当に困って「DEデミオ バックモニター 取り付け」でググって、万が一このページに辿り着かれても、有用なことはなにも書かれてないw。同罪だわオレも。
あ、話それました。
てことで、ゴミ記事書いてネットに公開してることに反省し、ほんとに些細な事だけど2つだけ知りたい人には有益と思われるネタ書きます。
3代目 DE系（2007年 - 2014年）デミオの助手席側ヒューズボックスの蓋の開け方

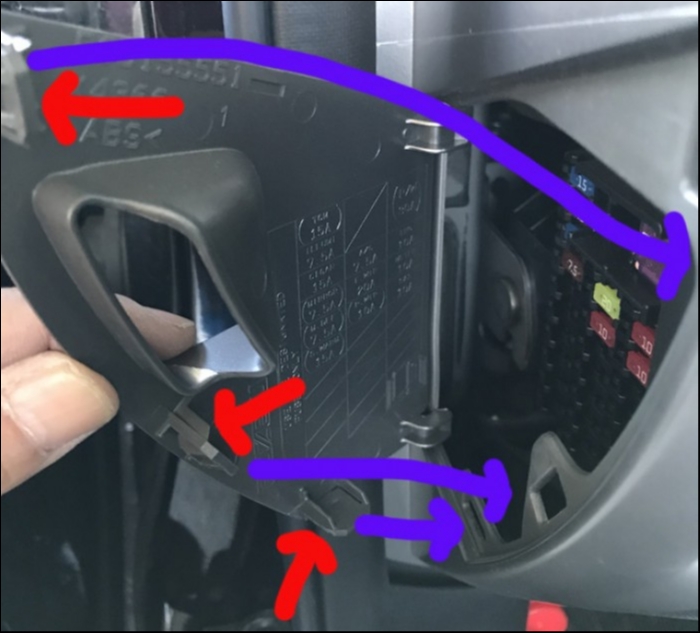

DEデミオは助手席側のグローブボックス横（左側）にヒューズボックスがあります。助手席側ドアを開けると蓋が見えます。以下は蓋を外した状態。
で、この蓋、知らないと開けるのに苦労しました。仕組みは以下の通りです。
手前側に3つの爪がある。
奥側はドアのヒンジっぽくなっている。
なのでヒューズボックスを開ける時は手前側の蓋をやや強めにゆっくり開くといい感じでした。
こーゆーのも初挑戦だと解らなくて困っちゃうんですよね(*´ω｀*)
3代目 DE系（2007年 - 2014年）デミオの運転席横にあるカップホルダー＆シガーソケットの裏側
正式名称知りませんが右側シートの左にあるドリンクホルダーとシガーソケットがついてるカマボコ状の物体。これを外すには、カマボコの前の最下部とカーペットの間に指を入れて真っ直ぐ上に引き上げるとパコっと外れました。
ひっくり返してみると、以下の感じ。下の赤矢印がボディーアース（←昨日覚えたw）
裏側を覗くとシガーソケットの配線。で、このデミオ、表側はシガーソケット1個あるだけで後ろはダミーというか蓋がされてますが、裏側には配線が来てました。
後にググってみたら、この線はオーディオアウトの配線みたいです。アウトってかクルマから見たらオーディオインか。この個体のこの線がカーナビまで繋がっているかは謎です（グレード・オプション構成で変わるようです）。
本題のドライブレコーダーの電源をここから分岐しようと思ったけど面倒そうなので普通に表側のシガーソケットに三股シガーソケットをかまして付けますw
そんなこんなで今度はデミオの後ろにまわってバックカメラをどーやってつけるかを下見。でもこれはかなり大変そう・・・。できるかな？
一旦デミオは忘れて2号車へ。
ルームミラータイプのバックカメラは合わなかったので、無線タイプを買ってみました。
ルームミラータイプのAUTO-VOX M6を先に買ったけど、中華製の割にパッケージングがキレイだったり日本語（ちゃんとした日本語）のマニュアルが完備されていたり、作りもけっこうちゃんとしててAUTO-VOX社を気に入りました。またアマゾンのプライムのを注文したのに納期がズレて販売者に連絡したら、ものすごく親身に対応してくれました！ちょっと日本語が怪しい外国のかたが担当だったけど、逆に外国人であそこまで丁寧な日本語メールを打てるのは凄いです！海外へネット通販で売ってる側のオレとしては反省しまくりw
それはともかく、AUTO-VOX社は良い印象なので無線タイプも買ってみて2号車に仮設置というかテストしてみました。

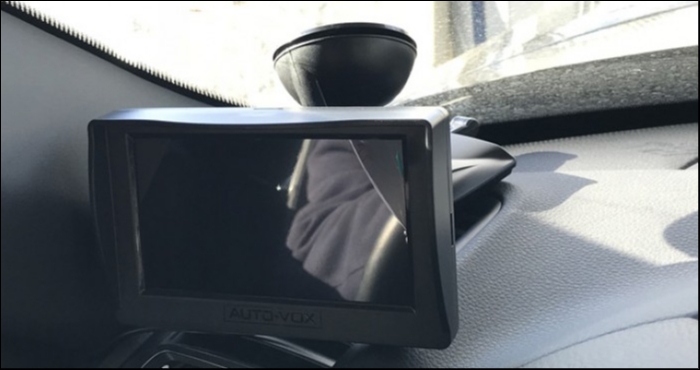

運転席側には4.3インチモニターがつきます。運転席まわりが狭いので設置場所に悩みまくり・・・
吸盤で窓やダッシュボードにつけるタイプだけど、どこに置いても違和感w

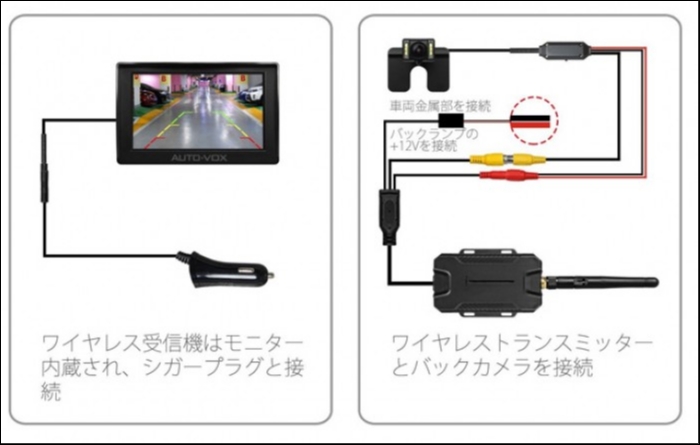

これはあとで決めよう。なお、モニターの先にシガーソケットのクチがついててそれ自体が無線の受信機になっています。
次にバックカメラ。これも配線が超大変！電源とるのも一苦労なので、とりあえず魚探用バッテリーをトランクに積んでカメラをテキトーに外にぶら下げてみる。
電源を繋いだ瞬間に送信機のLEDが点灯。
運転席に戻ってみたら、ちゃんと映ってました！（当然か）
カメラ横向いてるんで映像も寝てますが。なおしばらく見てたけど、まーまー映像の乱れはあります。無線タイプの宿命でしょうかね。また、このクルマはMRなのでちょっと不利なのかもしれません。
カメラレンズの左右にLEDライトがあって、どーやって光るのか？って思ったけど、カメラを暗所に持っていくと自動で光りました！なにげに凄い(*´ω｀*)
てことで、とりあえず映るようです。映像はイマイチだけど無いより100倍マシです。
とはいえ、これからカメラの設置と送信機の電源取り出しという大作業が待ち受けているわけですが・・・・できるのかな？((((；ﾟДﾟ))))
て感じで明るい時間帯に強風の中あれこれして、夜はプチ忘年会で群馬に行ってきました。
そんな今年最後の休日でした(*´ω｀*)
PS：そろそろ釣りネタ書きますよ・・・
