LEDテープライト入門！電気苦手な人もできる(*´ω｀*)
2018-01-15
マイブームのLEDテープライトです。お店のディスプレイで最近でよく見かけますよね。ドン・キホーテとか相当これ使われてます。あと壁の間接照明的なやつとか。
↑amazonより
なんならクルマの下を青く光らせたり(*´ω｀*) バス釣り的にはボートトレーラーの下を光らせたり（あれはドレスアップじゃなくて安全面で）。
この一週間で5セットくらい作りました。最初は「なんだか面倒くさそう」って思っていたけど実はこれ、システム化されててオレみたいな「電気とか大の苦手」な人でも簡単にできるんです。全部amazonで買えます。アフィリンクを交えながら買うべきものと工作方法を簡単にかいてみます。なお、12Vっても電気工事には変わりないので火災とかの恐れもありますから自己責任でお願いしますね(*´ω｀*)
ちなみにオレが作ったのは大きく分けて次の2つです。
（1）店頭のディスプレイ用。ショーケースの中が暗い・蛍光灯が届かなくて暗い場所をLEDテープライトで解決。
（2）倉庫にAC電源が来ていなくて夜間倉庫に行く時、懐中電灯（スマホ）で照らす必要があった。物を運ぶのに片手塞がるのは困るし何より危っていう問題を12Vのボイジャーバッテリーと対人センサースイッチ＋LEDテープライトで解決。
LEDテープライトとはそもそも何？
↑これです。LEDの小さいライトが薄いテープ状のものに並んでいるやつです。今回使ってるのは全部12V仕様です。長さは色々あるようですが今回は5mのを使っています。幅もいくつか規格があるようですが8mm幅のが応用効きます。
最小限の構成：買うのは3つ。LEDテープライト・スイッチ・電源アダプター
最低限必要なもの1：LEDテープライト
上の写真は3つの商品で構成されています。基本的にこれがミニマムの構成。この3つを買えばとりあえずLEDテープライトとして使えます。左からAC電源をDC12Vにするアダプター・右下にあるのがON/OFF切り替えスイッチ・上のスプールに巻かれているのがLEDテープライト。
LEDテープライトはamazonの以下の商品です。
WenTop LEDテープライト 両面テープ SMD 3528防水 DC 12v 5M 300leds 60leds/m ホワイト
このSMD3528は長さ5m、幅8ミリ、LEDライト1列のモデルです。後ろに両面テープがついてて、それなりにくっつきます。5mですが途中でカットしたり繋げたりできます（あとで説明します）

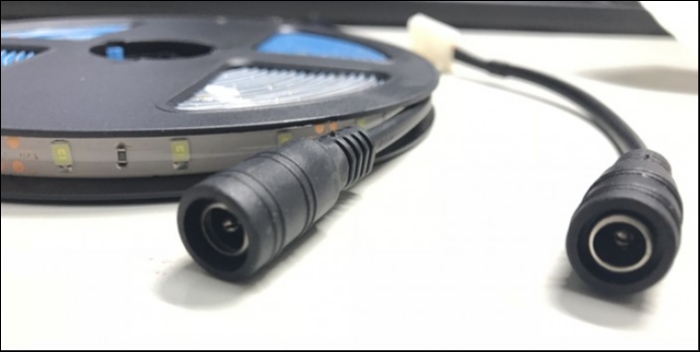

LEDテープの端っこに↑こんな端子がくっついています。よく見かけるACアダプターのメス側です。
さらにこの商品には以下のケーブルが1本同梱されてきます。
このケーブル、片方がACアダプターのメス、もう片方がLEDテープを挟めるようになっています。
最低限必要なもの2：電源スイッチ
amazonではLitaElekっていう会社のパーツが多いです。LEDテープライト関係のパーツはこの会社のがたくさんでてきます。で、その手のパーツには対応テープ名として、さきほど挙げたSMD3528っていうコードが度々登場します。いろんなパーツがSMD3528に対応してるんで、LEDテープ自体もSMD3528を買っておけば間違いないんだろうなーっていう感じであれを買っています。
このスイッチは片方がACアダプターのメス、もう片方がオスになってます。
最低限必要なもの3：ACアダプター

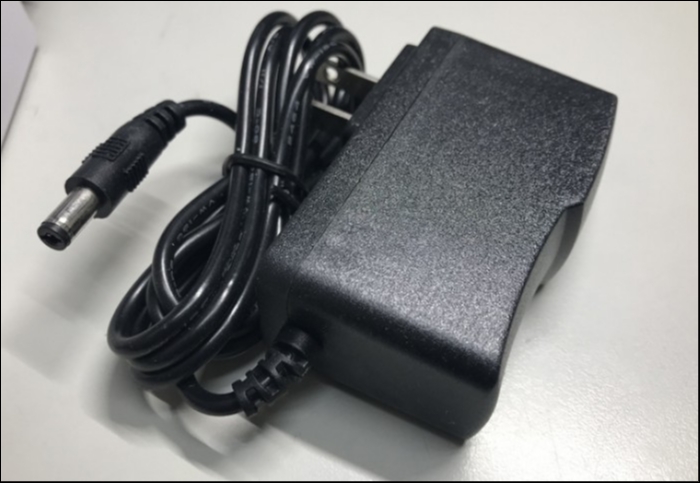

普通はAC電源からとると思うのでACアダプターも必要ですね。これはLeFreshinsoft ACアダプター 12V 1A 汎用 スイッチング式 12ボルタDC電源アダプタ 2.1mm X 5.5mmプラグ 壁プラグ供給 【1年保証】ってう商品です。値段が安いのでこれは4個買っています。一番最初は「あんまり安いのはちょっと怖い」って思って868円の【PSE規格品】12V5A 汎用 ACアダプター ノイズフィルターつきを買ったけど、ちょっと大き過ぎ＆ケーブル長すぎでした。
ってことで上記3点を買えばとりあえずLEDテープライトは使えます。もう一度最初に載せた写真をおさらいで。
↑いい塩梅に電源コードがオス・メスとなってて、ここまで工具とか一切無しで完成します。そしてざっくり上記3セットで2000円以下です。安い！
赤外線人感センサーで自動点灯にする
オレがやった倉庫のやつは荷物の出し入れでつかう（両手が塞がる）のと滞在時間が短いので赤外線人感センサー式にしました。

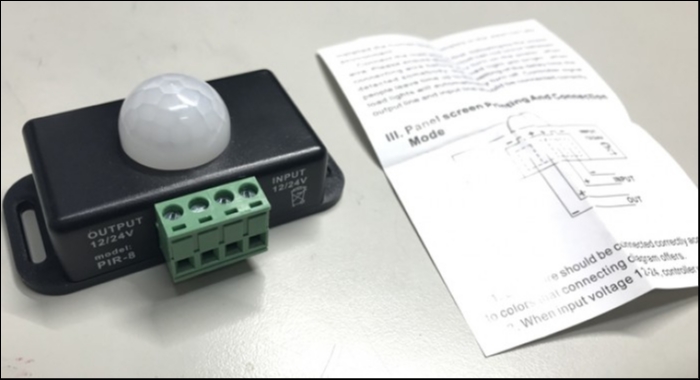

LED用 赤外線 人感センサースイッチ DC(12V～24V 6A) LN-SPIR-1CH-LV
白いドーム状のところで人を感知して電源が入ります。裏側に通電時間を変えるダイヤルがあって2分～15分まで設定できます。
オレがやったのはセンサーからLEDテープまでの距離が長いので電線を差すタイプを使っています。

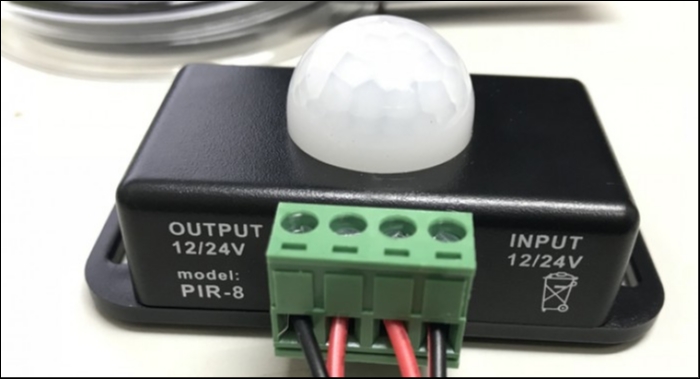

左から出力（LEDテープ側）のマイナス・プラス・入力（電源側）のプラス・マイナスを下の四角い穴に入れて上のネジをドライバーで締めるだけでガッチリホールドです。
これを両面テープで人の出入りするところにつければOK!超簡単！

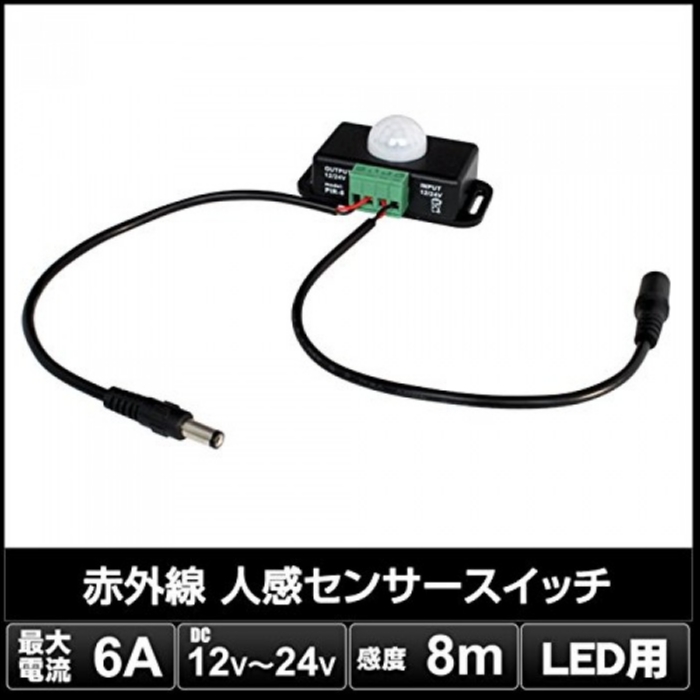

センサーとLEDテープ・電源が直ぐそばになるのならば、もっと手軽なケーブル付きバージョンもあるようです。
実用例

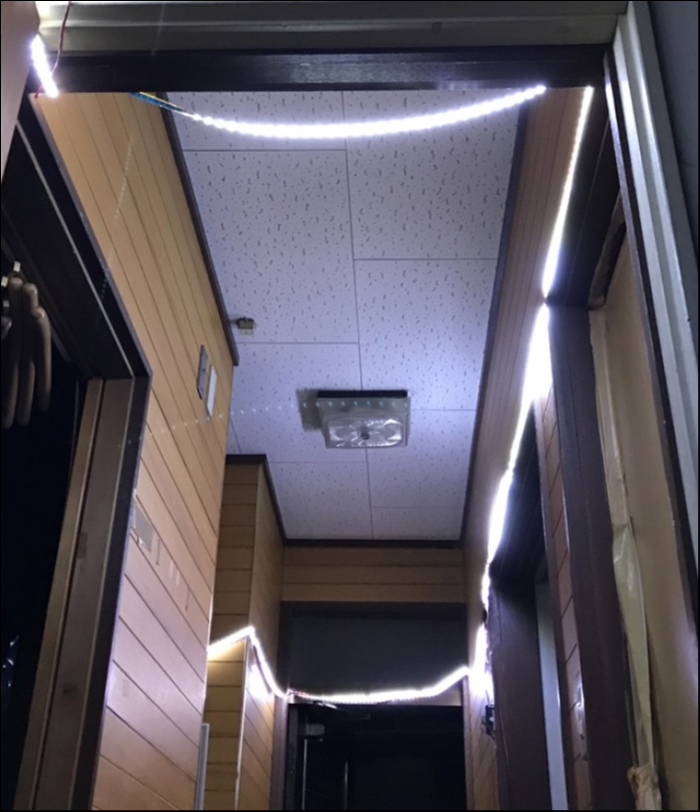

倉庫通路

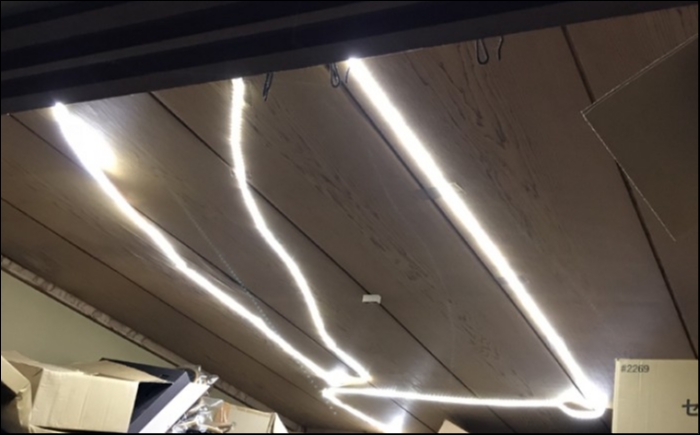

倉庫内
なおLEDテープの最大長は5mらしいです。延長するにはブースター的な電源を途中でかます必要があるとのこと。なので、この例の倉庫では5mテープを4本使っていますが、赤外線センサーの先で電源ケーブルを4つに分岐させています。
みためはちょっと頼りないけど実際はめっちゃ明るいです！
動画も撮ってみました。ドア開けてセンサーが反応する様子です。
諸事情により画像をあえて小さくしてますが、大体の雰囲気はつかめると思います(*´ω｀*)
WenTop LEDテープライト 両面テープ SMD 3528防水 DC 12v 5M 300leds 60leds/m ホワイトの特徴。
このテープLEDは一応防水なので表面はグミ状の樹脂で覆われています。裏側は両面テープ。両面テープはちょっと頼りないけどそれなりにはくっつきます。ただ、要所要所は何らかの手段で補強したほうがいい感じです。
で、このLEDテープの最大の良いところは「ある程度フレキシブルである」点ですね。要は「ある程度はカーブできる」ところ。
↑この写真みれば解りますが、かなり曲がってますw 仕事が雑ですねw でも、別のテープも買ってみたけど、それはテープ部分がかなり硬くて（金属）カーブさせるのは無理でした。
さらに・・・
ある程度フレキシブルでグミ状の表面が重いので↓
↑こんな感じで壁に貼り付けないで両端を留めダラ～ンとさせるといい感じにLEDが下を向きます。壁に貼り付けちゃうとLED光が横に向いちゃうので、足元を照らすって意味ではこんな感じで下を向いて欲しい訳なので、これはこれで最高にいい塩梅です。ま、見た目は美しくないですがw
なお、この優れたフレキシビリティを活用し、こんな感じでカメラ撮影小型ボックスの天井に貼り付けてみました
↑Uの字にカーブできます。これは全体が青っぽくなっちゃったので結局ボツでしたが・・・

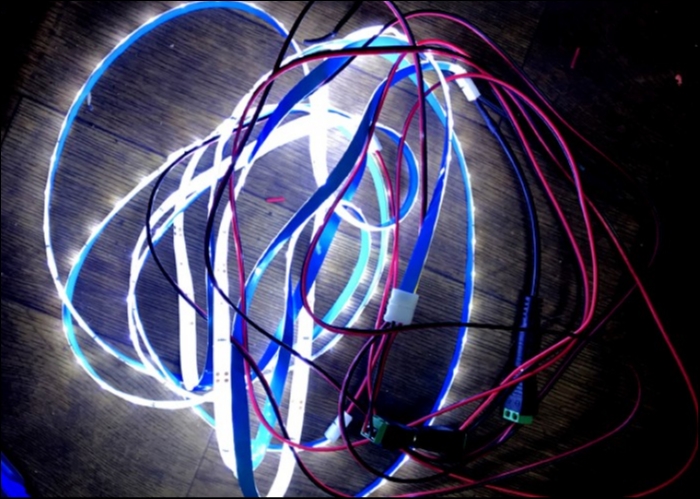

あ、ちなみに冒頭に載せたこの写真
青く光っていますが、これは両面テープの剥がれる方の色が青いだけです。テープ剥がせば普通に白色です。
LEDテープライトを途中で切って繋げる
てことで今まで載せたのは5mのテープをそのまま5mで使うやつでした。が、実際店頭のイルミで使うときなどは、もっと短いのを連結する必要が多々あります。LEDテープの優れている点のひとつは「自由に切って、連結できる」ですよね。ここまで来るとちょっと難易度UPで「自分にできるかな？」って思われるかもですが、大丈夫です！こーゆーの超苦手なオレにもできましたw。
なんせ専用パーツが豊富にあるんで問題ないです。問題があるとすればオレの場合、老眼でよく見えないことぐらいでした(´・ω・｀)
LEDテープライトをカットして連結する（近いバージョン）

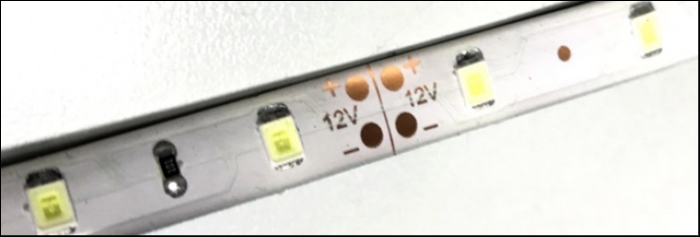

WenTop LEDテープライト 両面テープ SMD 3528の場合LED3個ごとに以下のような”ここから切れます”マーカーがあります。
↑写真中央の茶色の丸いところが端子になります。で、センターの線をハサミでカットします。
下図の状態になったら上面にくっついてるグミ状の防水樹脂をカッターで削ぎ落とします。
すると銅色の端子が露出します。
この先は連結するテープまでの距離で何パターンかやり方があるけど、連結するテープが16cm以下の時は、このパーツを使うのがベストです。

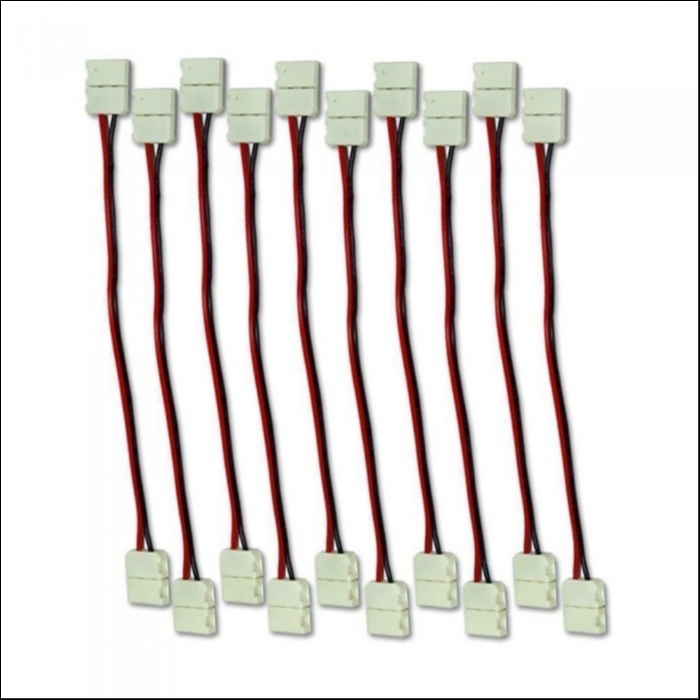

[10本セット] LEDテープ 延長用ケーブル コネクタ 8mm 3528 SMD 単色用 半田付け不要 (8mm 単色用延長ケーブルコネクタ)

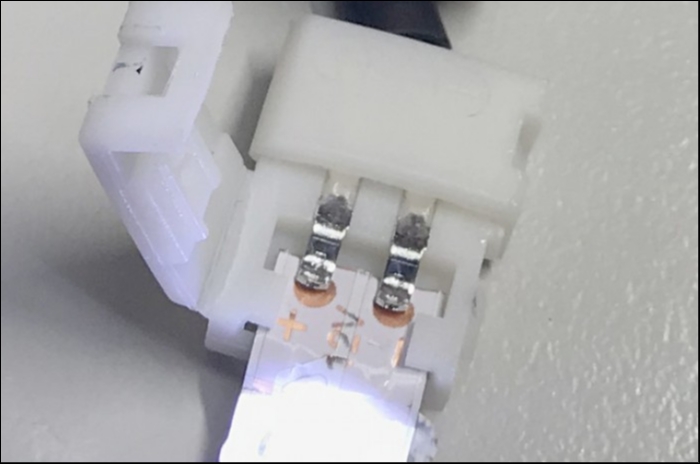

この端子の先っちょがパカっと開く感じになってて・・・
さきほどグミを削ぎ落としたテープを挟み込んでパチっと閉めればOKです。
ちなみにこの時、LEDテープの裏側の両面テープも剥がしておくとキレイに収まります。結構ガッチリハマるけど、さすがに引っ張られる環境に設置するのはダメな気がします。あくまでも「動かない」場所に設置するのならこれでOK。
なお冒頭に載せたこの写真
WenTop LEDテープライト 両面テープ SMD 3528におまけで1本ついてくるこのケーブルの白い側の端子も同じやつです。
なので5m1本買って、2本に分けても、このおまけのケーブルを切った側につければ、2系統つくれます。
LEDテープライトをカットして連結する（遠いバージョン）
なんらかの都合でLEDテープライト同士の距離が遠い場合は電線を使って延長します。さっきのLEDテープ 延長用ケーブル コネクタの電線部分を延長すればOKですが、将来のメンテナンス性とトラブルシューティングのし易さを考えてソケット式にすることにしました。
とりあえず延長用のケーブルを購入。
20m / 65.6ft 20AWG延長ケーブル、LEDストリップケーブル、モノクロ3528 5050、LED延長ケーブル、LEDケーブル
それにオマケでアダプターの端子が1セット入ってました。何度も目にしたACアダプターのオスメスの端子に電線をドライバーだけで繋げるやつ。
これを介して延長することによって、1系統が不良起こしたら、その系統だけ外して直せるかなーって思っていっぱい買いましたw。全部直結しちゃったらメンテナンスが大変ですからね。

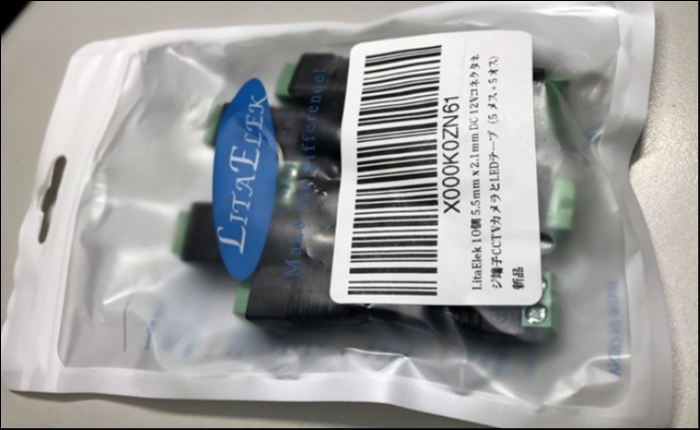

LitaElek 10個セット 5.5mm x 2.1mm DC 12V電源アダプタコネクタネジ端子アダプタCCTVカメラとLEDテープライト用DCジャック変換プラグ（5 メス 5 オス）
これらのパーツを使って、じぶんの机で切ったり挟んだりして一式作ります。
パーツごとに通電テストしながら全部繋げて完成！あとは設置場所へいって実際に取り付ければOK！
ここまで最低ドライバー・カッターの2つあれば可能です。簡単ですよね！誰にでもできます！
番外編：SMD5050

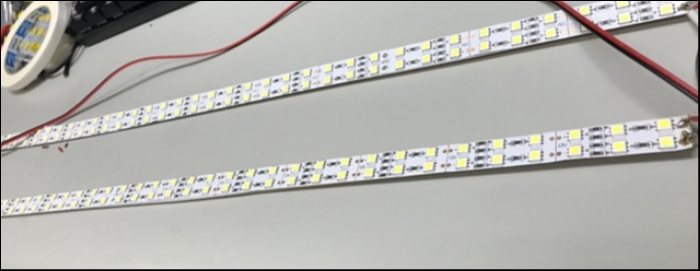

実は一番最初に買ったテープが2列仕様のSMD5050でした。
LEDテープ 防水 5M ホワイト 12V SMD5050 600連 高輝度 白ベース 船舶照明 屋外照明 led間接照明 カバー付
2列だし船舶照明って書かれているし、強そうなので買ってみました。確かに明るいは明るいけど「フレキシビリティが無い」んです。ようは「横方向に曲げられない」。自由度が極めて低い。もちろん真っ直ぐなところにビシっとピタッと貼るのであればこういうのが向いてると思います。が、今回の目的ではちょっと硬すぎて無理でした。
また関連パーツのほとんどが「SMD3528」用なんですamazonの場合。テープ幅が全然違うので当然SMD3528用のパーツをSMD5050に使うことはできないですよね。なのにamazonページではSMD5050と一緒に3528用コネクタが「よく一緒に購入されている」みたいで・・・
幅が倍近く違うのに・・・

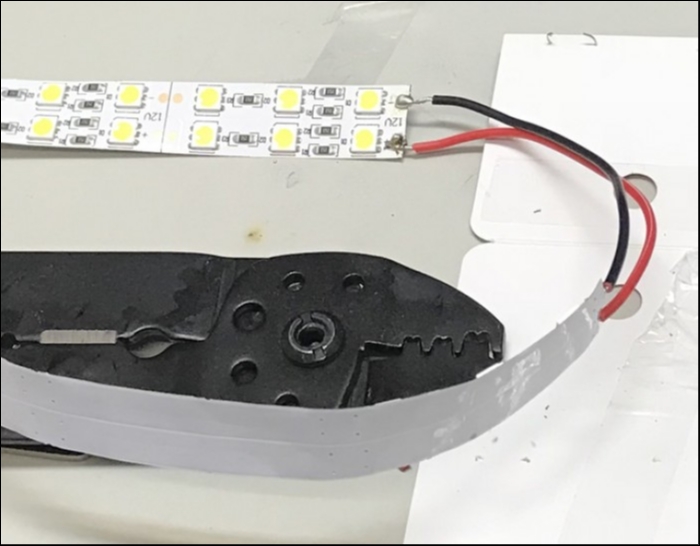

SMD5050用のコネクタ類は探せなかったので、こっちは半田付けして連結しました。

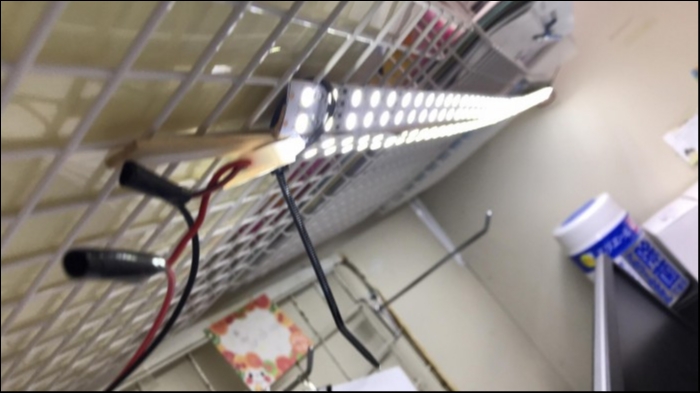

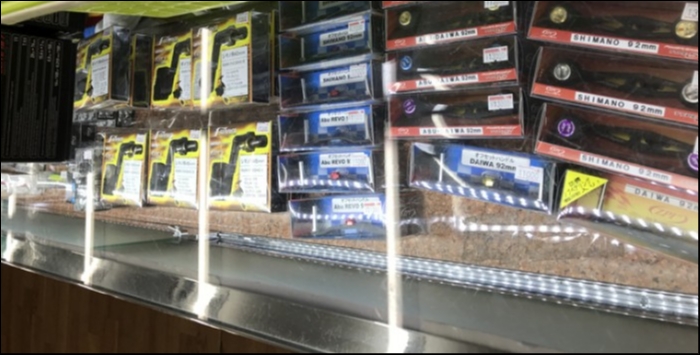

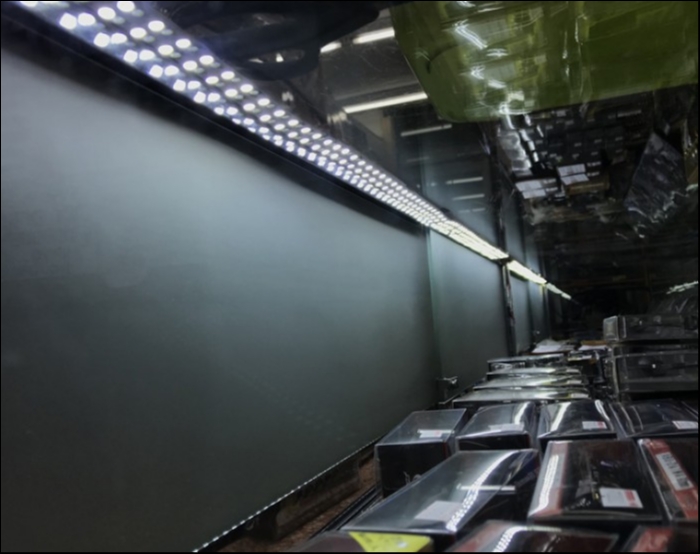

これはショーケースのライトアップに使用中
裏側から見た図↓
最初についていたシリコンチューブは外してあります。
余った分はデスクライトにしました。
SMD3528はペラペラでリアルに「テープ」って感じですが、この5050はテープっていうより基盤部分が「極薄金属」です。
なので真っ直ぐ貼りたいときはこっちもありかもです。ただし自由度は低いのでご注意くださいね。
今回は白色のシンプルなやつのみですが、世の中にはカラフルなやつとかリモコン付きとかいっぱいあるんですね。しかも爆安だったりw
このフルセットで1999円って・・・w
てことで会社でLEDばっかりやっていたら、嫁に「家の洗濯機置場にもつけて」って言われセンサー式で付けることに。あとはデミオのリアトランクにも付けたい！
てことで店舗のみならず家庭にも使えるし、基本12Vなのでクルマにもボートにも色々使えるLEDテープライト、みなさんもトライしてみてはいかがでしょうか？
